      饅片生產成套設備您現在所在的位置: 首頁 > 饅片生產成套設備
    • 理餅機

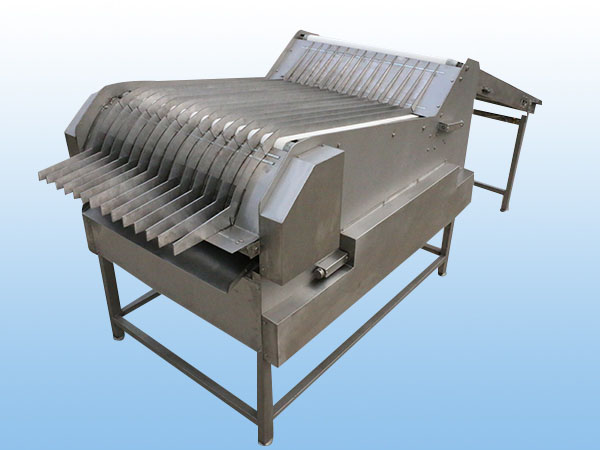

    理餅機

    類 別: 饅片生產成套設備

    描 述: 一、機器的用途本機是將冷卻線輸送過來的饅干進行有規則的整理,以方便包裝的專用機械。二、主要技術參數1、產品名稱:            磁吸式理餅機2、型號:   &nb

    24小時服務熱線
    13937319555
    0373-5592007
    產品詳情

    一、機器的用途

    本機是將冷卻線輸送過來的饅干進行有規則的整理,以方便包裝的專用機械。

    二、主要技術參數

    1、產品名稱:            磁吸式理餅機

    2、型號:                CLBJ800型

    3、額定電壓:            380V

    4、額定頻率:            50Hz

    5、輸送帶寬度:          900mm

    6、配用動力:

          ①輸送帶:    型號      Y80B14

                   功率      0.75kW

                   轉速      1390r/min

      ②立并輥:    型號      Y80B14

                   功率      0.55kW

                   轉速      1390r/min

    7、速度

      ①輸送帶A最高線速度:  41m/min

      ②輸送帶B最高線速度:  61m/min

      ③輸送帶C最高線速度:  61m/min

      ④立并輥最高轉速:      186 r/min

    8、減速形式:

      ①輸送帶:             中空軸蝸輪減速機  1:5 / 1:7.5

      ②立并輥:             中空軸蝸輪減速機  1:5

    三、磁吸式理餅機安裝在生產線上的位置

    噴油機

    濾油機

    冷卻線

    磁吸式理餅機

    包裝臺

    本機也可根據用戶情況安裝在其它位置。

    四、工作原理與結構特征

    1、工作原理:饅干自冷卻線輸送到達本機,通過隔離板迫使餅干排列成行,再通過立并輥使餅干站立,以便包裝。

    2、機械傳動:本機采用中空軸蝸輪減速機直聯電機, 直接帶動主動輥運轉,從而使輸送帶作勻速運動。(傳動示意圖見圖一)

    3、結構特征:機架部分經焊接而成,輸送帶由隨動輥、支撐板支托,使輸送帶傳送平穩。本機輸送帶傳送平穩,能有效地提高饅干包裝效率。

    五、潤滑系統

    1、軸承每六個月加一次鈣基潤滑脂。

    2、傳動鏈輪,每工作100個小時,加一次鈣基潤滑脂。

    3、電機每六個月加一次鈣基潤滑脂。

    4、減速機連續使用半年換油一次(30#機油或40#機油)。

    六、電器操縱系統

        1、本機電機控制采用變頻器控制,以便于操作和監護 。(電器原理圖見圖二)

     2、 操作前首先打開電器箱門,將電器箱內的的 斷路器 打開使電源接通 ,然后按下理餅變頻器控制面板上的RUN /STOP 鍵 ,立并輥開始運行,調節理餅變頻器控制面板上的 FREQ.SET 調節旋鈕,使立并輥得到適當的轉速;再按下輸送變頻器控制面板上的 RUN /STOP鍵 ,輸送帶開始運行,調節輸送變頻器控制面板上的 FREQ.SET調節旋鈕,將輸送帶調至適當速度。

        3、欲停止操作,分別按下理餅變頻器、輸送變頻器控制面板上的 RUN /STOP 鍵,立并輥、輸送帶分別停止工作;然后關閉斷路器,切斷電源即可。

        4、變頻器的控制詳見變頻器使用說明書 。

    七、機器的安裝、調整、試運轉

    1、該機體水平放置。

    2、冷卻線安裝完畢后方可進行理餅機的安裝,將理餅機的入端對接冷卻線出端,調整到適當的高度。

    3、該機位置確定后,即可按規定安裝接地線、電源線。

    4、試機前應對理餅機進行全面檢查。首先檢查輸送帶上有無異物;另外再看隔離板是否放置到位,注意輸送帶上方的隔離板不能壓緊輸送帶。

    5、安裝完畢后,接通電源,空機試運轉。

    八、注意事項

        1、每次開機前 應檢查隔離板是否放置到位。切記輸送帶上方的隔離板不能壓緊輸送帶,以防損壞輸送帶。

    2、機器工作中不允許用身體的任何部位接觸立并葉片、輸送帶或拆卸電器箱 ,以防出現意外。

    3、千萬注意機器運行中不能放置到輸送帶與下滑板 ,輸送帶與立并槽板 間隔縫隙 處,以防出現意外。

    4、機器初次使用兩星期,應將減速機中的機油去掉換新,以改善潤滑條件。

    5、機器正常工作每3個月檢查一次各連接部位是否松動,各傳動部位視情況補充潤滑油脂,以保證工作安全。

    6、安全是為了生產,生產必須安全。每當保養或維修時,必須切斷電源,以防意外。

    7、本機長期不使用,應放松輸送帶。

    8、本機應按規定要求正確接地。

    9、開機前,應首先檢查輸送帶上有無異物。

        10、機器每使用半年應進行一次大修,檢查各傳動軸承、鏈輪等運動物件是否需要更換,裝配時應注意加入潤滑油。

    11、用戶在使用過程中,因未按說明進行操作而損壞機器者,恕本公司不予保修。

    注:如有改動,不另行通知。

                   電器明細表     表1

    序號

    型號

    名稱及規格

    數量

    備注

       1

    Y80B14

    三相異步電動機

    1

    0.55kW

    2

    Y80B14

    三相異步電動機

    3

    0.75kW

    3

    臺達E型

    變頻器

    1

    0.75kW

    4

    臺達E型

    變頻器

    3

    1.5kW

    5

    DZ47-60

    小型斷路器

    1

    10A 三級

    6

    TB15-4

    接線端子

    1

    7

    TB15-6

    接線端子

    3

    九、故障及排除方法

    序號

    出現故障

    故障原因

    排除方法

    1

    輸送帶不運行或運轉不暢

    ①電源未接通

    ②電動機出現故障

    ③變頻器設定錯誤

    ①接通電源

    ②排除電動機故障

    ③重新設定變頻器

    2

    某一輥、軸運轉困難,或有異常聲音

    ①有障礙物

    ②傳動機構脫節

    ③軸承損壞

    ④軸承缺少潤滑

    ①排除障礙物

    ②檢查與其相關的機構,使其正常運轉

    ③更換軸承

    ④給軸承添加潤滑脂

    3

    卡餅

    ①隔離板之間的間隔距離小于餅干尺寸

    ②已出現卡餅現象,未及時排除

    ①增大隔離板之間的間隔距離

    ②及時排除卡餅現象

    4

    鉆餅

    ①隔離板下底面與下滑板不是零距離接觸

    ②隔離板下底面與輸送帶之間距離過大

    ①重新調整隔離板位置

    ②方法同上

    5

    隔離板不吸附下滑板

    ①隔離板下底面與下滑板不是零距離接觸

    ②下滑板下面的磁鐵位置變動

    ①重新調整理隔離板位置

    ②重新放置磁鐵于下滑板兩排孔之間
